GSE ON-ROOF SYSTEM

La toiture est en bon état ?
Ne la changez pas et optez pour
le GSE ON-ROOF SYSTEM.

GSE ON-ROOF SYSTEM

GSE ON-ROOF SYSTEM :

système surimposé

Le système GSE ON-ROOF SYSTEM est la solution simple et rapide de fixation de panneaux photovoltaïques en surimposition de toiture. Sa conception révolutionnaire et innovante brevetée a été développée dès 2018 pour une installation en toute sécurité en conservant la garantie de la couverture en place. Elle bouscule les habitudes de ces systèmes en proposant vraiment une approche 100% durable pour la couverture.



principaux avantages de
GSE On-roof system

Résistant et solide

Cette solution innovante bénéficie d’une résistance mécanique extrême.
• Des tests sur les plots ont été réalisés par le CSTB sur une traction de 1488 kg/plot (1489 daN) et un cisaillement (glissement) de 306 kg/plot (300daN).
• Elle est conforme aux règles de mise en œuvre du DTU des éléments de couverture. La transmission des charges se fait directement sur le chevron. Le rail de pose standard offre une grande portée avec seulement 2 plots sur 5m de rail.
• Résistance climatique Eurocode 8 : Les plots sont compatibles toutes zones de neige et vent jusqu’en bord de mer.
(France – règle NV65 / Eurocode 8, arrêté du 22/10/10 modifié).

Étanche

Ce système de pose empêche vraiment l’eau de pluie de s’infiltrer sous les tuiles. L’assemblage est 100% étanche, des tests en soufflerie (Moby Dick 2) au CTMNC l’ont validé depuis 2018.

Universel

2 plots, 2 plaques pour 100% des couvertures !

Les deux plots de hauteur 96mm et 136mm couplés à une plaque exclusive de 40x40cm ou à une tuile plomb de 50x60cm, permettent la fixation en surimposition sur 100% des toits. Il est compatible avec les panneaux photovoltaïques cadrés de toute taille et avec tous les éléments de couverture du marché.
Cette solution innovante Made in France a été développée dans la lignée de l'innovation propre à GSE Intégration et avec les 30 ans d'expertise de Terreal sur la tuile plomb.

Ce système fabriqué entre la France et l’Allemagne répond aux toitures Françaises si spécifiques du Nord au Sud avec une mise en œuvre sans égale sur l’ardoise, la petite tuile plate de pays ou la tuile canal fortement galbée ; trois typologies de couvertures connues pour leur complexité d’étanchéité avec des solutions « crochets classiques ».

Compatibilité :

Tuile canal
fortement galbée
Tuile mécanique
à faible galbe
Tuile mécanique
à pureau plat
Ardoise
Tuile plate
Previous
Next

Facile à poser et une résistance extrême :

Idéal pour les professionnels qui souhaitent se différencier et optimiser leurs installations en respectant les règles de l’art !

Le système se pose en portrait ou en paysage sans rail croisé avec un nombre de pièces très limité :
• Seulement 2 plots pour toutes les couvertures et un assemblage 100% étanche. Ils existent en 2 tailles : H96 / H136 mm.
• Rails aluminium à profil unique pour une grande portée ! Ils existent en 5 longueurs : 2,10 / 2,40 / 3,15 / 3,58 / 4,15 m.
• Seulement 1 plot tout les 2 mètres en fonction des zones d’installation.
• 2 méthodes de pose : Ardoise & Tuile plate // Tuile à pureau plat, faible & fortement galbée.
• Etriers rapides et visserie aluminium complètent le GSE ON-ROOF SYSTEM.
• Pente de toiture identique aux préconisations du fabricant de l’élément de couverture.
• Matériaux : Inox / Aluminium / PEHD / PVC / Plomb.
• Garantie : 10 ans.

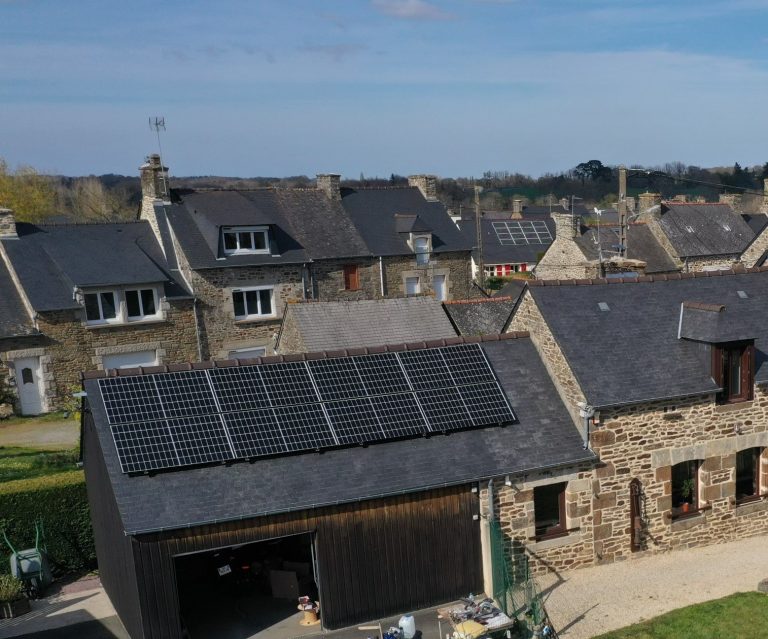

Installation du système GSE ON-ROOF
